دستگاه خم کن ورق فلزی هیدرولیک پرس ترمز QY CNC
ما دستگاه خم کن ورق فلزی هیدرولیک CNC Press Brake را عرضه می کنیم.
لیزر Qingyuan در سال 2008 تاسیس شد و به فناوری دستگاه برش لیزر فیبر، طراحی، تولید و فروش اختصاص داشت. ما به فناوری، کیفیت، کاربرد، انطباق بهینه سازی بازار توجه می کنیم و "بازدهی بالاتر، عملکرد بالاتر، دقت بالاتر" را به عنوان هدف خود در نظر می گیریم. ما متعهد به دستگاه های برش لیزر فیبر از 1500 وات تا 40،{3}} وات هستیم و بیش از 90 محصول تولید کرده ایم، هر دستگاه به سطح عالی در بازارهای داخلی و خارجی رسیده است. با رعایت اصل تجاری منافع متقابل ، ما به دلیل خدمات حرفه ای، محصولات با کیفیت و قیمت های رقابتی، شهرت قابل اعتمادی در بین مشتریان خود داشته ایم. ما به گرمی از مشتریان داخلی و خارجی استقبال می کنیم تا برای موفقیت مشترک با ما همکاری کنند.
معرفی محصول

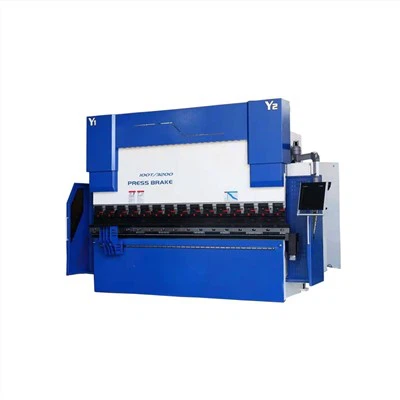

دستگاه خم کن ورق فلزی هیدرولیک QY CNC Press Brake
جزء اصلی:
1. ابزار
Press Braker Tool:قالب برای پانچ و جداسازی برای مهر زنی صفحه
از دستگاه خم کن برای تشکیل ابزارهای صفحات فرآوری شده استفاده می شود.این ابزار از قسمتهای مختلفی تشکیل شده است و قالبهای مختلف از قسمتهای مختلف تشکیل شدهاند و عمدتاً از طریق تغییر در وضعیت فیزیکی مواد شکلدهنده، شکل مورد را به دست میآورند. تحت عمل فشار ماشین خمشی، ماده خالی به ابزاری با اشکال و اندازه های خاص تبدیل می شود. برای مهر زنی و شکل دادن به صفحات و قالب های فوقانی و پایینی دستگاه خم کن تقسیم می شود.
قالب جدا کنید. قالب برای فرم دهی دارای حفره و قالب های جداسازی دارای تیغه می باشد.
بخش ابزار:
انتخاب قالب خمشی عمدتاً به موارد زیر بستگی دارد:
ضخامت تخته:
ضخامت های مختلف صفحه منجر به باز شدن متفاوت قالب پایین می شود. تناژی که باید خم شود متفاوت است. بارهای تولید شده توسط قالب متفاوت است. قوس های R لرزش طبیعی متفاوت است. اینها تاثیر مهمی در انتخاب قالب خواهند داشت. ذات
شکل قطعه کار:
انتخاب شکل قالب به شکل قطعه کار بستگی دارد و قالب باید تحت تاثیر مسیر قالب گیری قطعه کار تداخل داشته باشد.
2. غرامت تاج گذاری
با توجه به ساختار مکانیکی دستگاه خم کن، نیروی وارد شده به سیلندر روغن در دو طرف با قسمت میانی قسمت میانی متفاوت است، بنابراین هنگامی که کارگران طولانی مدت خم می شوند، انحراف زاویه خمشی بین دو انتها و قسمت میانی عملکرد جبران خمش دستگاه خمش اصلاح می شود.
انواع و اصول جبران تاج گذاری:
جبران هیدرولیک:
جبران هیدرولیک متشکل از مجموعه ای از سیلندرهای روغن هیدرولیک است که بر روی صفحه پایین نصب شده اند. مکان و اندازه هر مخزن جبرانی با توجه به منحنی انحراف لغزنده و تحلیل اجزای محدود میز کار طراحی شده است. تغییر برای دستیابی به جبران افزایش هیئت مدیره خنثی.
جبران مکانیکی:
جبران مکانیکی از مجموعه ای از بلوک های گوه ای نواری با مجموعه ای از شیب ها تشکیل شده است. هر بایاسکوپ بر اساس منحنی انحراف انحراف لغزنده و تحلیل المان محدود میز کار طراحی شده است. سیستم CNC حجم جبران را با توجه به ظرفیت بار قطعه کار محاسبه میکند و به طور خودکار جابجایی نسبی بلوک گوه اسکلاویک محدب را برای دستیابی به یک پیشبرآمدگی کنترل میکند، به طوری که شکاف بین قالبهای بالایی و پایینی سازگار باشد.
جبران مکانیکی می تواند جبران انحراف دقیق را در کل میز کار دریافت کند
● پایدار و ماندگار، فرکانس نگهداری را کاهش می دهد
(وضعیت عدم نشتی روغن سیلندر ولتاژ مایع و سایر شرایط)
● نقاط جبران بیشتری وجود دارد، خم شدن قطعات کار می تواند به روش های جبران خطی دست یابد، اثر خمش قطعه کار را بهبود بخشد.
بازگشت به موقعیت سیگنال از طریق اندازه گیری خط کش بالقوه، و دستیابی به کنترل دیجیتال به عنوان یک محور CNC، ارزش جبران دقیق تر است.
●افزودن گوه مایل محدب برای گرم کردن قبل از شروع خم شدن، دقت تکرار بالا بالا
3. کوله پشتی
نقش مطالب پست:
این بر اساس فرآیند خمشی عملکرد موقعیت یابی هر خم است.
موقعیت موقعیت پس دنده به طور خودکار توسط سیستم CNC بر اساس شکل خمشی قطعه کار محاسبه می شود. و خروجی موقعیت یابی به نوبه خود با توجه به فرآیند خمش انجام می شود. می توانید موقعیت دقیق خمشی را بدست آورید.
تگ های محبوب: دستگاه خم کن صفحه ورق فلزی هیدرولیک برک پرس cnc qy چین، تامین کنندگان، تولید کنندگان، قیمت
